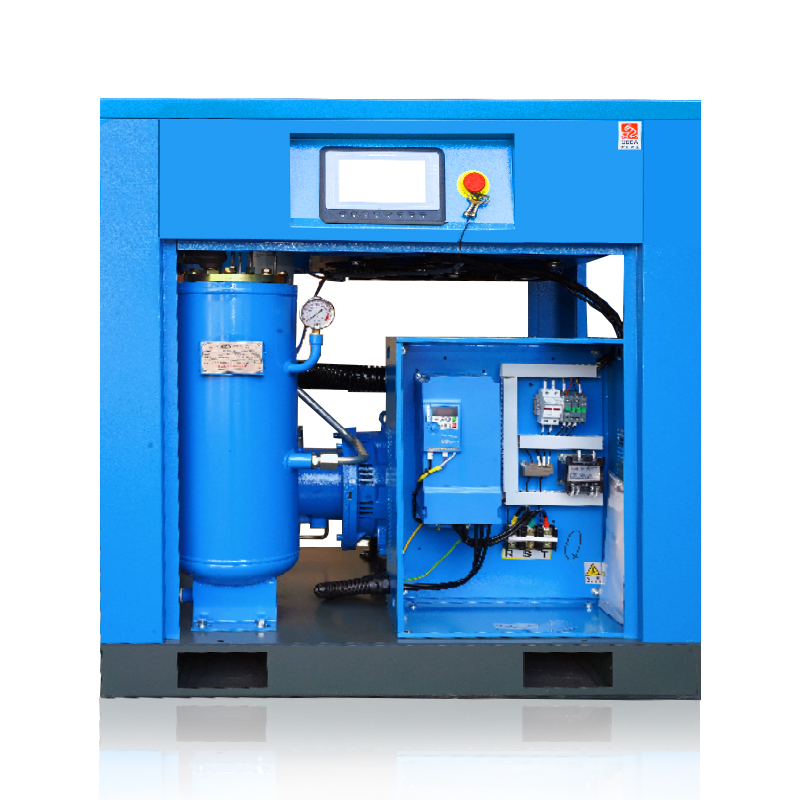

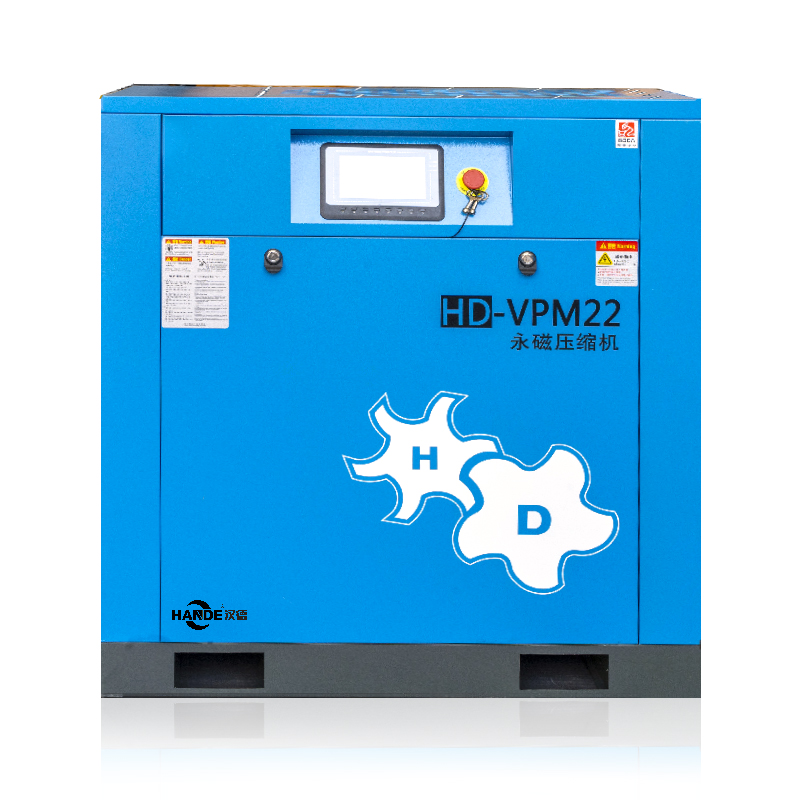

: HD-VPM22

永磁变频压缩机 1.高效永磁变频电机，相对比普通三相异步电机，节能约6-7%； 2.采用最新一代线性主机，一体轴结构，紧凑稳定，能效高； 3.智能变频技术，永磁变频空压机相对于普通工频空压机节能30%； 4.拥有多项专利技术； 5.工业管家功能。
立即咨询

产品参数：

机型Model 参数Parameters		HD-VPM7D5	HD-VPM11	HD-VPM15	HD-VPM18D5	HD-VPM22	HD-VPM30	HD-VPM37	HD-VPM45
排气量/排气压力（m³/min/Mpa） F.A.D/Max Pressure		1.1/0.8	1.8/0.8	2.2/0.8	3.0/0.8	3.6/0.8	5.0/0.8	6.3/0.8	7.3/0.8
		0.9/1.0	1.5/1.0	2.0/1.0	2.7/1.0	3.2/1.0	4.5/1.0	5.6/1.0	6.6/1.0
		0.72/1.2	1.2/1.2	1.7/1.2	2.1/1.2	2.7/1.2	3.6/1.2	4.5/1.2	5.2/1.2
环境温度 Ambient Temperature	℃	一5～+45
冷却方式 Cooling Mode		风冷/Air-cooling
排气温度 Discharge Temperature	℃	≤环境温度+15℃/Ambient Temperature+15℃
润滑油量 Lubricant Oil	升Liter	4	10		16		22
噪音Noise	Db(A)	66±2	66±2	66±2	68±2	68±2	72±2	72±2	72±2
驱动方式 Drive Mode		永磁同步/Permanent Magnet Synchronous
电源Voltage		380V/50Hz/3Ph
功率Power	KW	7.5	11	15	18.5	22	30	37	45
启动方式 Start Mode		变频启动/Variable Frequency Start
外型尺寸 Dimensions	长Length mm	900	1080	1080	1080	1080	1080	1200	1200
	宽Width mm	670	750	750	850	850	850	1000	1000
	高Height mm	880	1000	1000	1200	1200	1200	1400	1400
重量Net Weight	kg	170	225	231	291	308	324	505	507
出口管径 Outlet Pipe Diameter	inch	Rp1/2	Rp3/4	Rp3/4	Rp1	Rp1	Rp1	Rp1,1/2	Rp1,1/2

机型Model 参数Parameters		HD-VPM55	HD-VPM75	HD-VPM90	HD-VPM110	HD-VPM132	HD-VPM160	HD-VPM185	HD-VPM220	HD-VPM250
排气量/排气压力（m³/min/Mpa） F.A.D/Max Pressure		9.2/0.8	12.6/0.8	15.0/0.8	19.8/0.8	23.2/0.8	26.6/0.8	30.4/0.8	38.2/0.8	42.5/0.8
		8.2/1.0	11.0/1.0	13.8/1.0	16.8/1.0	20.5/1.0	22.6/1.0	26/1.0	33.2/1.0	39.7/1.0
		7.1/1.2	9.5/1.2	12.3/1.2	14.8/1.2	17.4/1.2	19.5/1.2	22.8/1.2	30.5/1.2	35.8/1.2
环境温度 Ambient Temperature	℃
冷却方式 Cooling Mode		风冷/Air-cooling
排气温度 Discharge Temperature	℃	≤环境温度+15℃/Ambient Temperature+15℃
润滑油量 Lubricant Oil	升Liter	48		65	72		90		125	150
噪音Noise	Db(A)	78±2		83±2	85±2		88±2
驱动方式 Drive Mode		直联/Direct Drive
电源Voltage		380V/50Hz/3Ph
功率Power	KW	55	75	90	110	132	160	185	220	250
启动方式 Start Mode		变频启动/Variable Frequency Start
外型尺寸 Dimensions	长Length mm	1800	1800	2000	2300	2300	2500	3600	3600	3600
	宽Width mm	1250	1250	1250	1470	1470	1470	2100	2100	2100
	高Height mm	1670	1670	1670	1840	1840	1840	2280	2280	2280
重量Net Weight	kg	1020	1130	1290	1970	2010	2800	3500	3600	3800
出口管径 Outlet Pipe Diameter	inch	Rp2	Rp2	Rp2	Rp2，1/2	Rp2，1/2	Rp2，1/2	DN100	DN100	DN100
