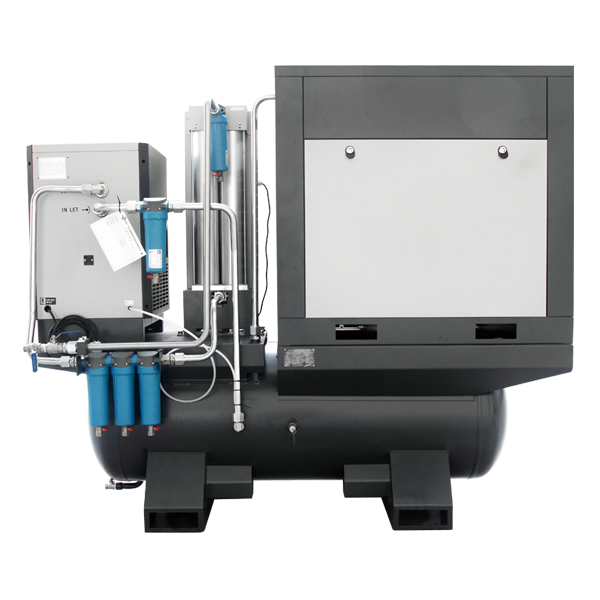

HD-G5PM/HD-C5PM系列
激光切割专用五合一螺杆空压机
HD-G5PM/HD-C5PM系列
产品特点:
一体式集成空压站
智能控制系统,恒温恒压,保证空压机高效率,高寿命运行。
高效精密过滤,保证终端气体纯争。切割更流畅,切割更平整。
高等级变频器
汇川品牌实力保证全球压缩机行业高端首选。
内置初级排水
降低干燥机、过滤器负荷,保证空气品质
铝合金板式交换器
空气阻力小,耐腐蚀,充分换热,降低能耗35%。
361-418V宽电压设计
电压适应范围宽广、确保持续供能。
产品参数:
| 参数/机型 | 单位 | HD-G5PM15 | HD-G5PM22 | ||
| 额定排气压力 | Mpa | 1.5 | 1.5 | ||
| 额定排气量 | m³/min | 1.1 | 2.1 | ||
| 环境温度 | ℃ | 0~+40 | 0~+40 | ||
| 冷却方式 | 风冷 | 风冷 | |||
| 噪音 | dB(A) | 70±2 | 72±2 | ||
| 安全阀设定压力 | MPa | 系统最高压力X1.1 | 系统最高压力X1.1 | ||
| 空压机 | 气量调节方式 | 变频调节 | 变频调节 | ||
| 驱动方式 | 直联 | 直联 | |||
| 润滑油墨 | L/min | 16 | 24 | ||
| 润滑油粘度等级 | 46 | 46 | |||
| 电机 | 功率 | kW | 15 | 22 | |
| 转速 | rpm | 4900 | 3400 | ||
| 启动方式 | 变频启动 | 变频启动 | |||
| 电压/频率 | V/Hz | 380/326.7/3PH | 380/226.7/3PH | ||
| 绝缘等级 | F | F | |||
| 防护等级 | IP55 | IP55 | |||
| 风机 | 功率 | kW | 0.28 | 0.52 | |
| 电压/频率 | V/Hz | 380/50/3PH | 380/50/3PH | ||
| 转速 | rpm | 1300 | 1300 | ||
| 风量 | m³/h(0Pa) | 5700 | 8100 | ||
| 储气罐 | 容积 | L | 400 | 400 | |
| 功率 | kW | 0.47 | 0.84 | ||
| 额定处理量 | m³/min | 1.6~2.4 | 2.6~3.4 | ||
| 电压/频率 | V/Hz | 220/50/1PH | 220/50/1PH | ||
| 进气温度 | ℃ | ≤60 | ≤60 | ||
| 压力露点 | ℃ | 2~10 | 2~10 | ||
| 精密过滤器 | 额定处理量 | m³/min | 2.8 | 3.5 | |
| 除尘精度 | μm | 0.01 | 0.01 | ||
| 除油精度 | ppm | 0.005 | 0.005 | ||
| 初始压差 | bar | 0.43 | 0.43 | ||
| 吸附式干燥机 | 功率 | kW | 0.15 | 0.15 | |
| 额定处理量 | m³/min | 1.6 | 2.6 | ||
| 电压/频率 | V/Hz | 220/50/1PH | 220/50/1PH | ||
| 进气温度 | ℃ | ≤35 | ≤35 | ||
| 压力露点 | ℃ | -20 | -20 | ||
| 外形尺寸(长x宽x高) | mm | 2020x865x1685 | 2060x960x1885 | ||
| 机组重量 | kg | 490 | 590 | ||
| 出气口尺寸 | in | 3/4" | 1" | ||
注:本公司产品在不断优化中,参数如有更改,恕不另行通知;异电压及其他特殊机型可定制,请咨询业务。
